В данном разделе представлена информация о шкафах управления и автоматизации разработки и производства компании Одисс на базе контроллеров CAREL
Если у вас есть технические вопросы по подбору шкафов управления для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru

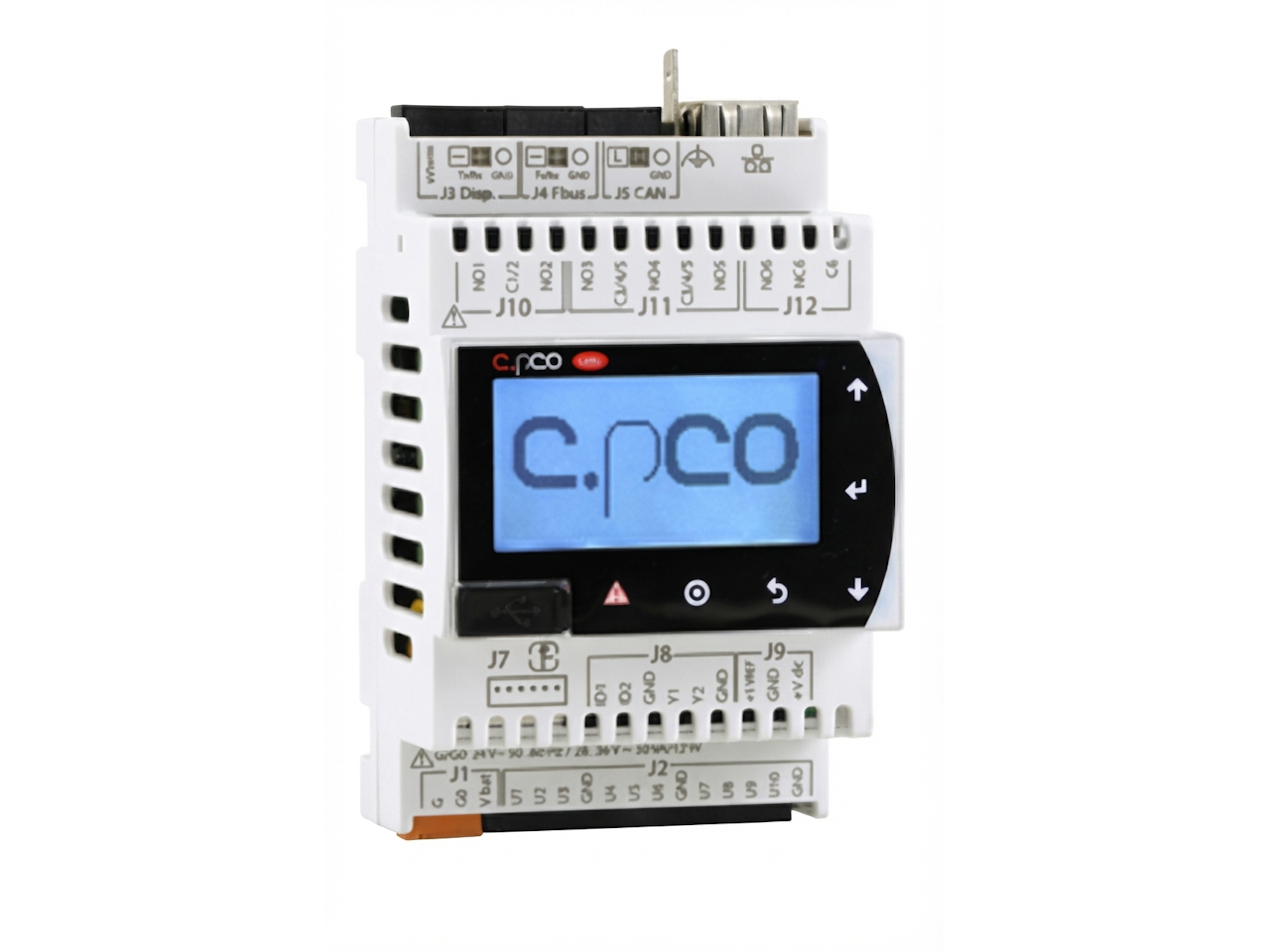

Автоматика Одисс на базе контроллера Carel c.pCoMini
Преимущества контроллера
- Огромная база готовых технических решений и программного обеспечения, которые обеспечивают все необходимые режимы работы.
- Возможность расширения и обновления программного обеспечения через встроенный USB порт, без использования дорогостоящего оборудования.
- Наличие встроенного программируемого экрана и кнопок управления в самом контроллере.
- Возможность подключения нескольких моделей внешних пультов управления.
- Увеличенная вычислительная мощность процессора и большой объем оперативной памяти позволяют использовать данный контроллер практически во всех нестандартных решениях, для которых необходимы увеличенные ресурсы контроллера.
- Увеличенное количество входов/выходов контроллера по сравнению с другими производителями, позволяет использовать контроллер Carel без дополнительных плат расширения.
- Наличие всех распространенных протоколов диспетчеризации, таких как ModBus, BacNet, HTTP, FTP, Carel, позволяет строить сети любых уровней сложности.
- Встроенная поддержка доступа к облачному сервису Carel tERA: для безопасного соединения с сервером tERA достаточно подключить контроллер к обычному маршрутизатору.
Шкафы автоматики Одисс на базе контроллера Carel это
- свободно программируемый контроллер;
- стандартный типоряд шкафов по низким ценам;
- нестандартные решения для вентиляции, ИТП, насосных станций;
- система диспетчеризации по протоколам ModBus RTU/TCP;
- пластиковый или металлический шкафы со степенью защиты оболочки IP65 и IP66 соответственно;
- удобное меню настроек с возможностью переключения «зима/лето», выбора необходимой температуры, влажности.
Возможности шкафов автоматики Одисс на базе контроллера Carel
- управление несколькими вентиляторами;
- управление несколькими насосами и узлами регулирования;
- контроль состояний фильтров, вентиляторов;
- контроль и индикация состояний системы;
- управление ККБ или чиллером;
- управление увлажнителем;
- управление осушителем;
- управление рекуператором;
- управление рециркуляцией;
- работа по календарю.
Характеристика контроллера
| Входы/выходы | Basic | Enhanced | High-End | Примечание |
|---|---|---|---|---|
| Дискретные выходы (D out) | 6 | 6 | 6 | 5 — нормально открытое реле; 1 — перекидной контакт |
| Универсальные входы/выходы | 10 | 10 | 10 | A in: NTC, Pt1000, Pt500, Pt100, 4–20 мА, 0–10В, 0–2 кГц D in — обычный дискретный вход A out — 0–10 В |
| Дискретные входы (D in) | - | 2 | 2 | Дискретные входы с сухими контактами |
| Аналоговые выходы (A out) | - | 2 | 2 | 0–10В — обычный аналоговый выход |
| Коммуникация | ||||
| Дисплейный порт | 1 | 1 | 1 | RS485-Slave. Протоколы: pGD1, Carel, ModBus |
| FieldBus | - | 1 | 1 | RS485-Master. Протоколы: pGD1, Carel, ModBus (для подключения внешних устройств) |
| BMS | - | 1 | - | RS485-Slave. Протоколы: pGD1, Carel, ModBus (для подключения верхнего уровня) |
| Ethernet | - | - | 1 | Протоколы: ModBus, Tera, HTTP, FTP, Bacnet |
Характеристика расширения c.pCO
| Входы/выходы | Basic | Enhanced | Примечание |
|---|---|---|---|
| Дискретные выходы (D out) | 6 | 6 | 5 — нормально открытое реле; 1 — перекидной контакт |
| Универсальные входы/выходы | 10 | 10 | A in: NTC, Pt1000, Pt100, Pt500, 4–20 мА, 0–10В, 0–2 кГц D in — обычный дискретный вход A out — 0–10 В |
Общие сведения
- Питание: 24В AC/DC
- Максимальная потребляемая мощность: 30 ВА / 12Вт
- Встроенная батарея: Li-Ion
- Возможность подключения пульта: pGD1 - до 3, thTune - до 8
- Габариты: 4 DIN (ШхВхГ 70х110х63 мм)
- Степень защиты: IP40 (IP65 - монтаж в панель)
Дополнительные модули
- модуль Ultracap для обеспечения контроллера аварийным питанием при отказе основногоисточника питания;
- модуль c.pCOe для расширения количества входов/выходов;
- пульты управления: Carel th-Tune, TPD-280, CAREL pGDE.

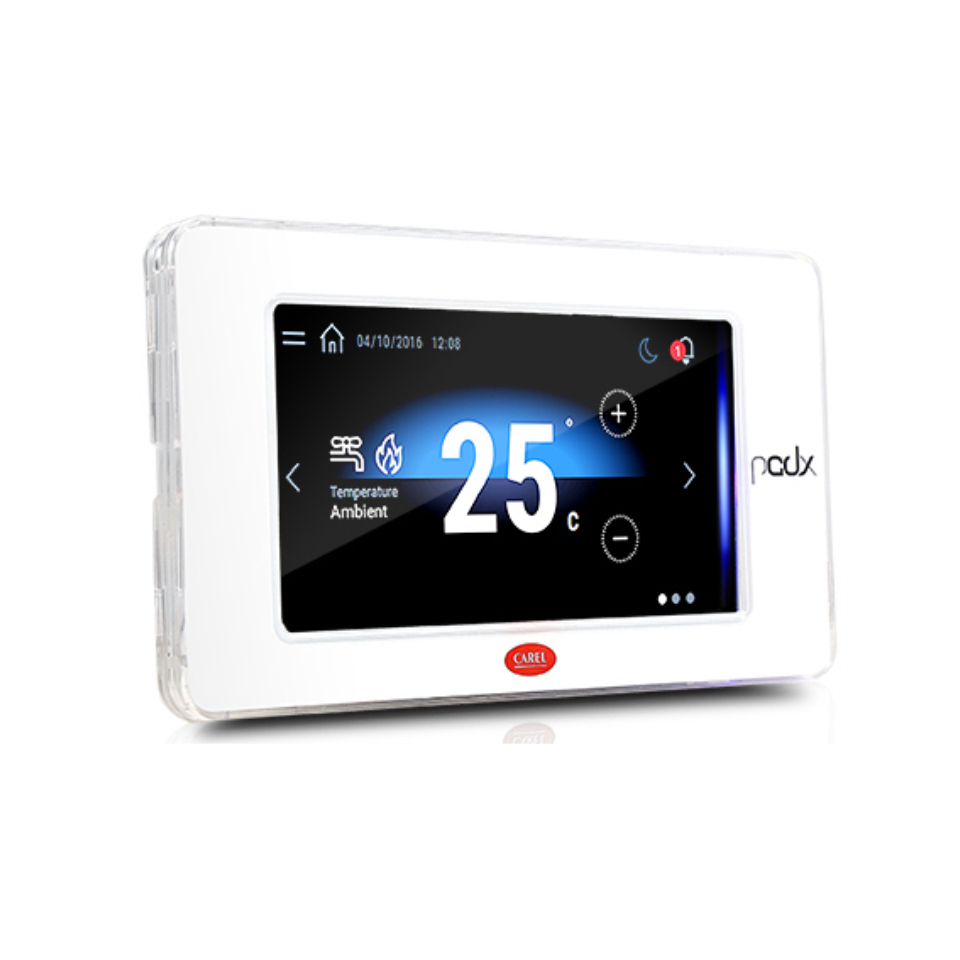

Дисплей pGDx Carel

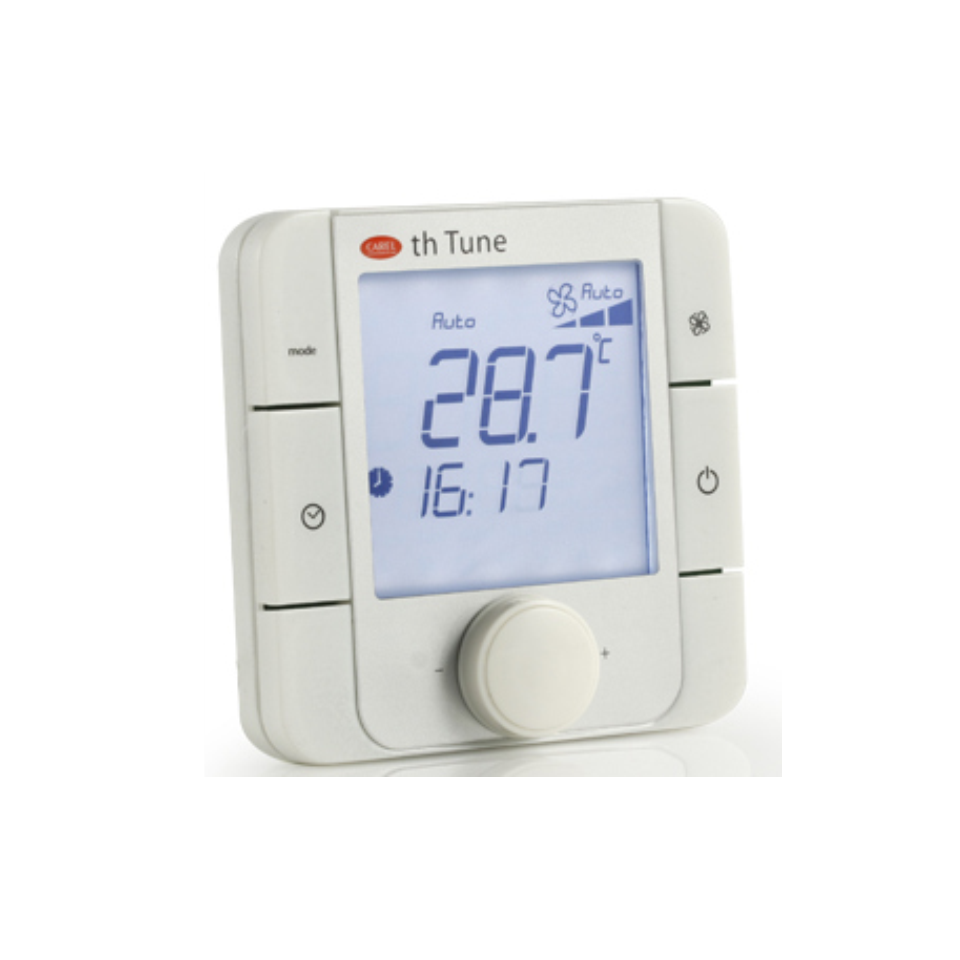

Дисплей th-tune Carel

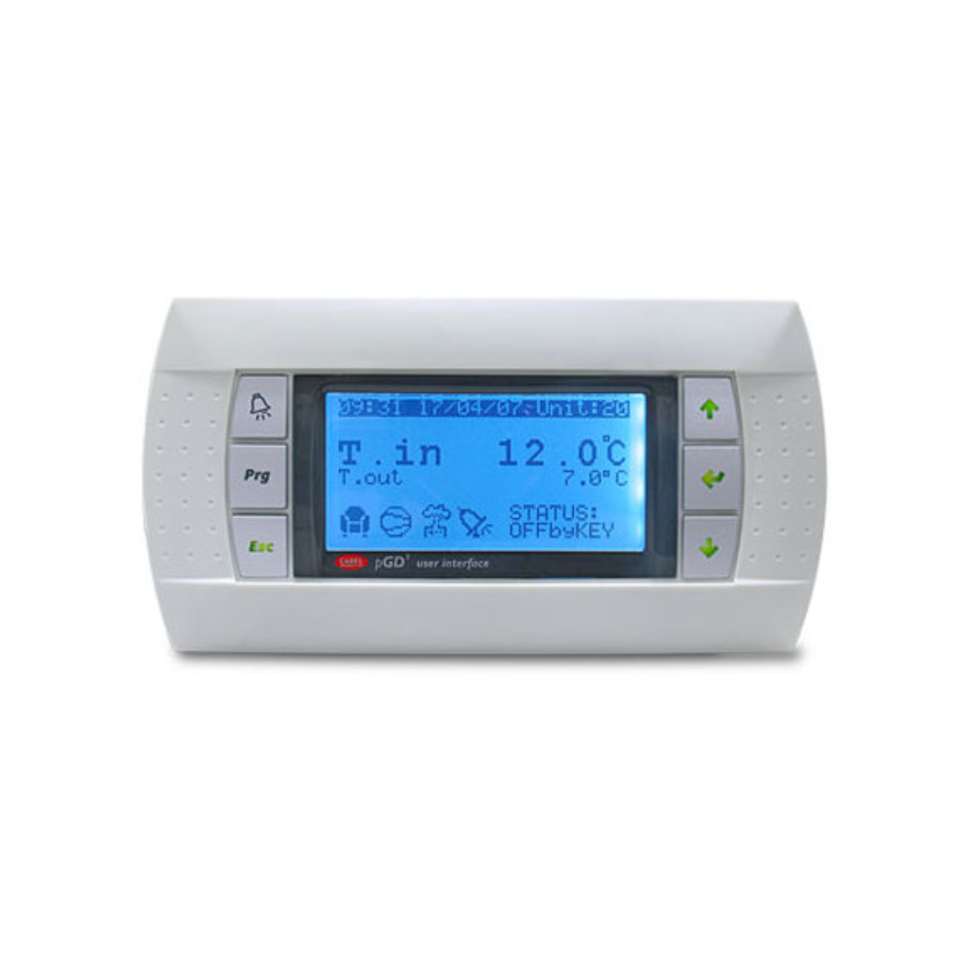

Дисплей pGD1 Carel

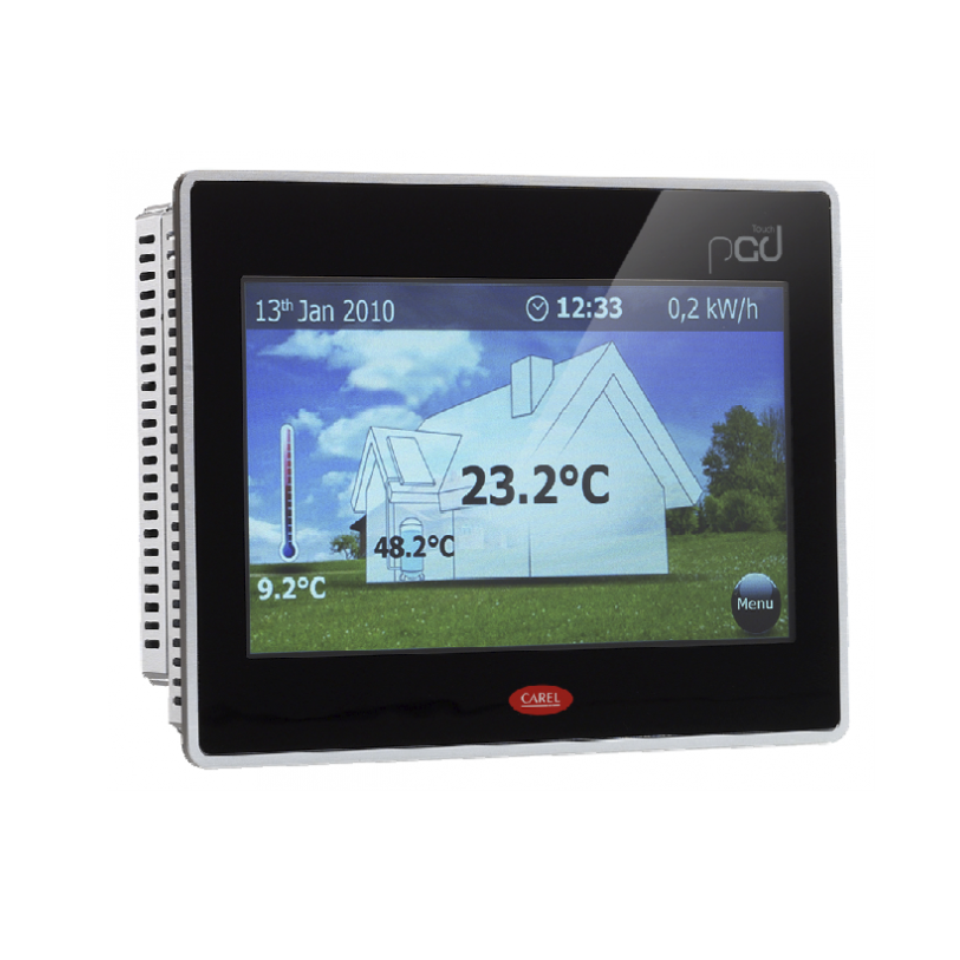

Дисплей сенсорный pGDTouch Carel
