Автоматика на базе контроллеров Ridan
В данном разделе представлена информация о шкафах управления и автоматизации разработки и производства компании Одисс на базе контроллеров Ridan
Если у вас есть технические вопросы по подбору шкафов управления для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru
Если у вас есть технические вопросы по подбору шкафов управления для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru

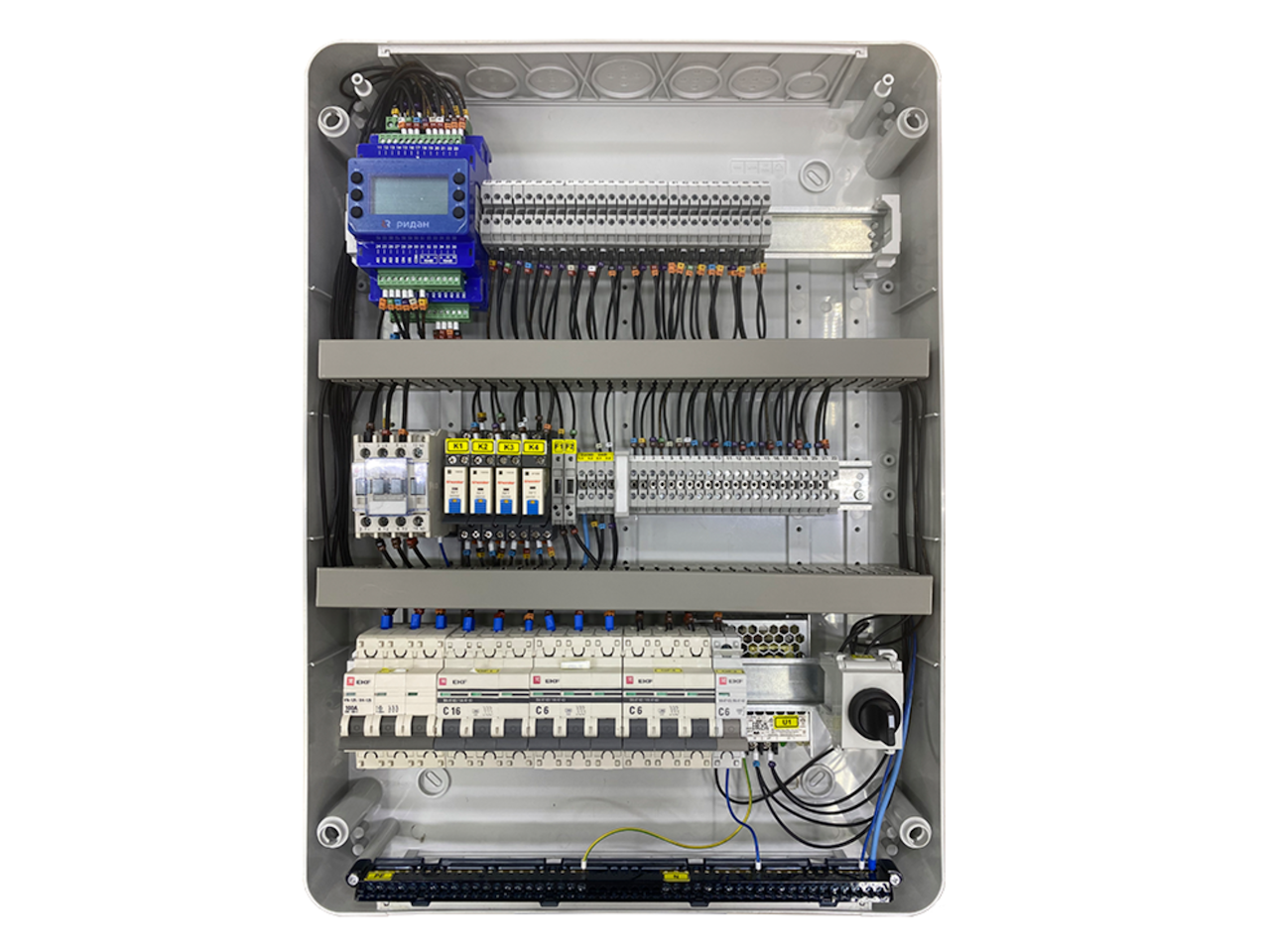

Автоматика Одисс на базе контроллера Ridan Р-ВК
Преимущества контроллера
- габариты 106х72х60 мм (5 модулей);
- дисплей 192х64 точек;
- встроенная звуковая сигнализация;
- 2 порта Modbus RTU;
- возможность подключения ЖК дисплея;
- уменьшенное время производства щита.
Функционал контроллера
- приточные вентиляционные установки;
- приточно-вытяжные вентиляционные установки;
- установки с рекуперацией/рециркуляцией воздуха;
- установки с резервированием вентиляторов;
- установки с увлажнителем/осушителем.
Характеристика контроллера
| Входы/выходы | Р-ВК | Примечание |
|---|---|---|
| Дискретные входы (D In) |
9 | Дискретные входы 24В - 3DI Дискретные входы с сухими контактами - 6DI |
| Аналоговые входы (A In) |
4 (9) | Термосопротивление NTC10K, NTC5K, NTC2K, Pt1000 - 4AI + 2UI Активные датчики 0-10 В, 0-5 В - 2UI Активные датчики 4-20 мА - 1UI |
| Дискретные выходы (D Out) |
5 (9) | Нормально открытые реле - 5DO Транзисторные выходы - 4DO |
| Аналоговые выходы (A out) |
4 | Аналоговый выход 0-10В - 4AO |
| Коммуникация | ||
| FieldBus | 2 | RS485 протокол ModBus RTU. |
Возможные конфигурации
| Спецификация | |||
|---|---|---|---|
| 1 | Привод воздушного клапана | 6 | Вентилятор приточный |
| 2 | Реле перепада давлений фильтра | 7 | Датчик t канала |
| 3 | Рекуператор роторный | 8 | Вентилятор вытяжной |
| 4 | Нагреватель водяной | 9 | Датчик t комнатный |
| 5 | Охладитель водяной | 10 | Датчик t наружный |
Состав и ограничения контроллера
Количество входов/выходов контроллера фиксировано (контроллер + расширение) и не может быть увеличено посредством добавления нескольких расширений. Конфигурация контроллера подбирается в соответствии с ограничениями, предусмотренными производителем:
- максимальное кол-во теплообменников - 3. Нагрев+Нагрев+Охлаждение;
- электрический теплообменник - до 5 ступеней, из них ШИМ - 1 ступень;
- рекуператор: пластинчатый, роторный (гликолевый не поддерживается);
- максимальное кол-во вентиляторов - 4, конфигурация П раб/рез, В раб/рез;
- аналоговые входы - датчики t и датчик влажности, другие виды датчиков не поддерживаются;
- дискретные входы поддерживают только сигналы от оборудования вентустановки. Сигналы от других периферийных устройств, не относящихся к вентустановке, не поддерживаются;
- включение по расписанию - 10 таймеров;
- в диспетчерскую систему выдаются строго определенные переменные.
