Смесительные узлы регулирования
Тепловые завесы (ZL)
В данном разделе представлена информация о смесительных узлах регулирования разработки и производства компании Одисс для тепловых завес
Если у вас есть технические вопросы по подбору смесительных узлов для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru
Узлы регулирования тепловых завес:
- схемы с байпасом и без;
- балансировочные клапаны (опционально);
- нестандартные конфигурации;
- регулирующая арматура Ridan, Wester;
- схемы с насосами Wester* и без насосов.
* выбор насоса зависит от конфигурации схемы и пожелания заказчика. Возможно использование насосов других производителей.
Узлы регулирования тепловых завес Wester

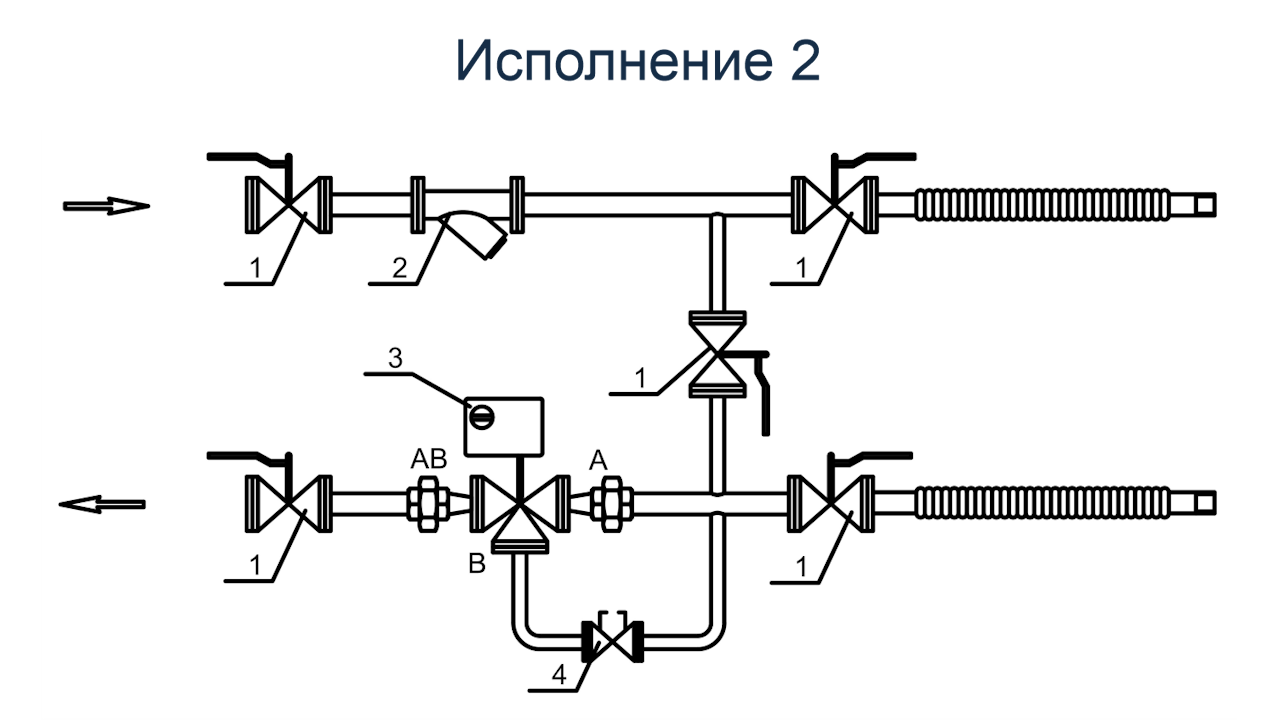

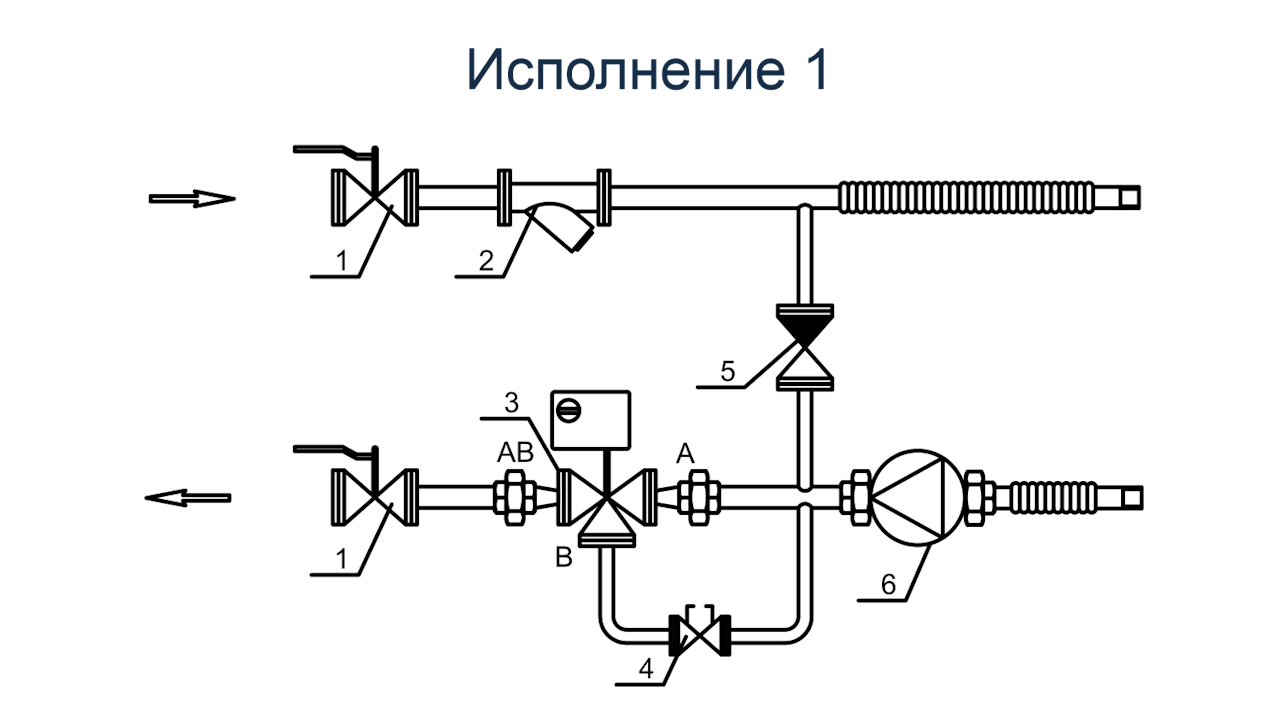

Состав узла регулирования:
- Шаровой кран
- Фильтр сетчатый
- Клапан регулирующий с приводом
- Клапан балансировочный
- Клапан обратный
- Насос циркуляционный
Маркировка и технические данные узлов:
| Узел регулирования | Макс. расход, м³/ч | Скорость теплоносителя, м/с | Насос | Клапан | Присоединительный диаметр | |
|---|---|---|---|---|---|---|
| Тип | Питание | |||||
| OD-4.0-20-ZL | 2 | 1.77 | WCP 25-40G | 1x220, 65 Вт | VR S3 Kvs 4.0 | G 3/4" |
| OD-6.3-25-ZL | 3 | 1.7 | WCP 25-60G | 1x220, 100 Вт | VR S3 Kvs 6.3 | G 1" |
| OD-10.0-25-ZL | 5 | 2.83 | WCP 25-80G | 1x220, 245 Вт | VRS3 Kvs 10 | G 1" |
| OD-16.0-32-ZL | 8 | 2.76 | WCP 32-80G | 1x220, 245 Вт | VRS3 Kvs 16 | G 1 1/4" |
| OD-25.0-40-ZL | 12 | 2.65 | WCP 32-100G | 1x220, 330 Вт | VRS3 Kvs 25 | G 1 1/2" |
| OD-40.0-50-ZL | 18 | 2.55 | WCP 40-13F3 | 3x380, 700 Вт | VRS3 Kvs 40 | G 2" |
