Смесительные узлы регулирования
Водяное Охлаждение (CL)
В данном разделе представлена информация о смесительных узлах регулирования разработки и производства компании Одисс для охладителей
Если у вас есть технические вопросы по подбору смесительных узлов для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru
Узлы регулирования воздухоохладителей:
- двухходовая и трехходовая схема;
- прямая и обратная конфигурации;
- нестандартные конфигурации;
- регулирующая арматура Ridan, Wester, RGP;
- насосы Ridan, Wester, Wellmix*.
* выбор насоса зависит от конфигурации схемы и пожелания заказчика. Возможно использование насосов других производителей.
Узлы регулирования воздухоохладителей Ridan

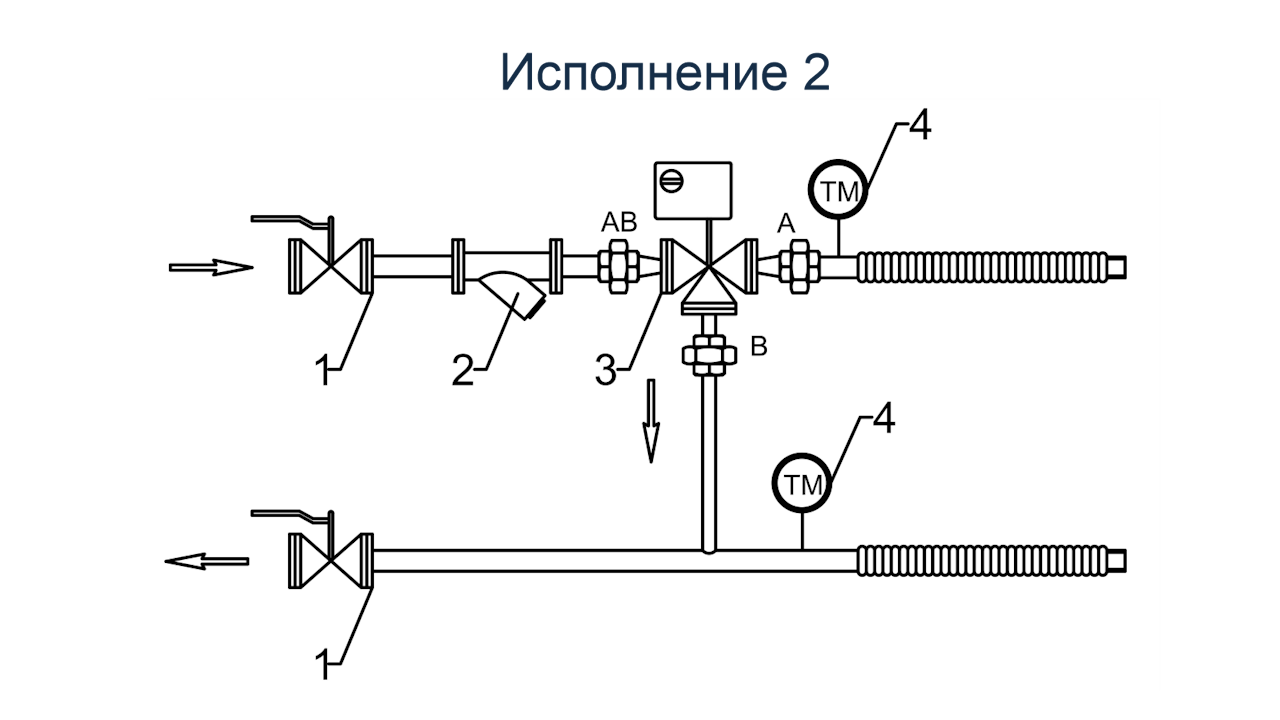

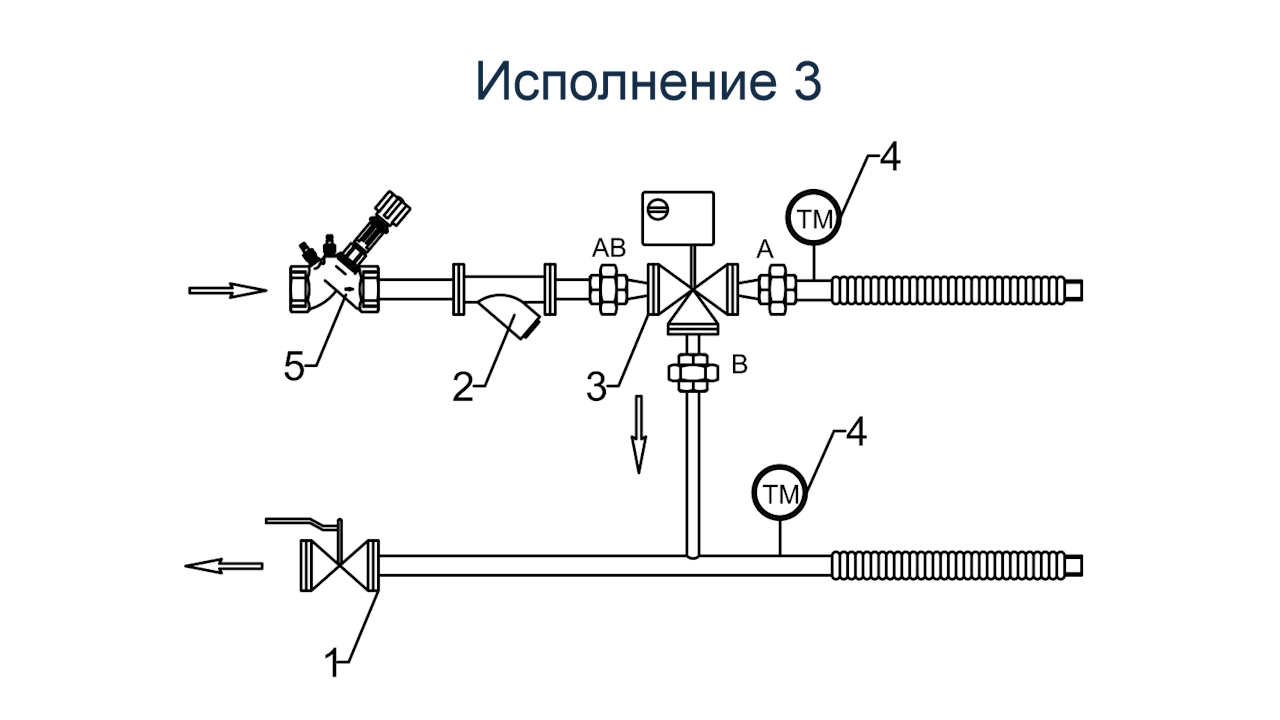

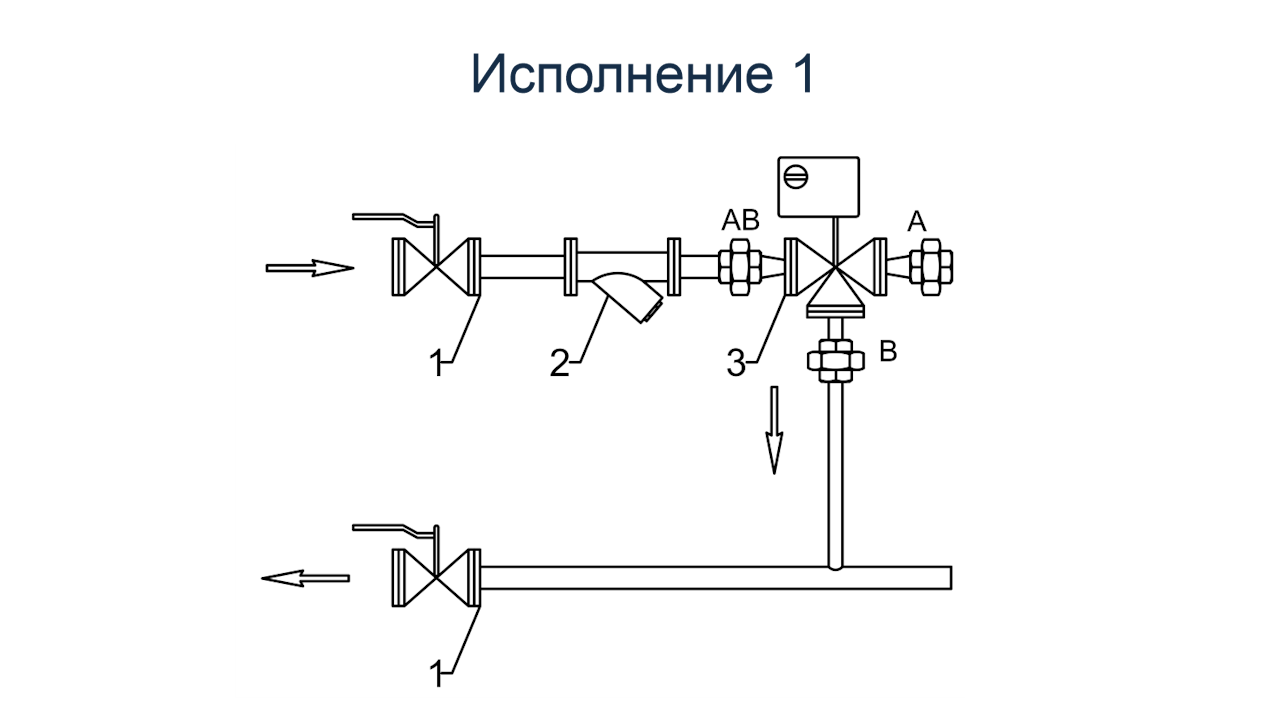

Состав узла регулирования:
- Шаровой кран
- Фильтр сетчатый
- Клапан регулирующий с приводом
- Термоманометр
- Клапан балансировочный
- Манометр
Маркировка и технические данные узлов:
| Узел регулирования | Макс. расход, м³/ч | Скорость теплоносителя, м/с | Клапан | Присоедин. диаметр | |
|---|---|---|---|---|---|
| Поворотный | Седельный | ||||
| OD-1.0-20-CL | 0.5 | 0.44 | HRB3R 15-1.0 | VRB3R 15-1.0 | G 3/4" |
| OD-1.6-20-CL | 0.8 | 0.71 | HRB3R 15-1.6 | VRB3R 15-1.6 | G 3/4" |
| OD-2.5-20-CL | 1.2 | 1.06 | HRB3R 15-2.5 | VRB3R 15-2.5 | G 3/4" |
| OD-4.0-20-CL | 1.6 | 1.42 | HRB3R 20-4.0 | VRB3R 15-4.0 | G 3/4" |
| OD-6.3-25-CL | 2.5 | 1.42 | HRB3R 25-6.3 | VRB3R 20-6.3 | G 1" |
| OD-10.0(8.0*)-25-CL | 5.2 (4) | 2.94 | HRB3R 25-10 | VRB3R 25-8 | G 1" |
| OD-16.0(12*)-32-CL | 9 (6) | 2.35 (2) | HRB3R 32-16 | VRB3R 32-12 | G 1 1/4" |
| OD-25.0(20*)-40-CL | 12 (10) | 2.65 (2.2) | HRB3R 40-25 | VRB3R 40-20 | G 1 1/2" |
| OD-40.0(30*)-50-CL | 21 (15) | 2.97 (2.1) | HRB3R 50-40 | VRB3R 50-30 | G 2" |
| OD-60.0(55*)-65-CL | 28 | 2.35 | HFE3R 50-60 | VF3R 65-55 | F 2 1/2" |
| OD-90.0(100.0*)-80-CL | 40 | 2.21 | HFE3R 65-90 | VF3R 80-100 | F 3" |
| OD-150.0(160.0*)-100-CL | 60 | 2.12 | HFE3R 80-150 | VF3R 100-160 | F 4" |
| OD-225.0(250.0*)-125-CL | 100 | 2.26 | HFE3R 100-225 | VF3R 125-250 | F 5" |
* - Седельные клапаны компании Ridan
