Щиты управления
Автоматика на базе контроллеров ОВЕН
В данном разделе представлена информация о шкафах управления и автоматизации разработки и производства компании Одисс на базе контроллеров ОВЕН
Если у вас есть технические вопросы по подбору шкафов управления для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru
Автоматика Одисс на базе программируемого реле Овен ПР200
Преимущества контроллера
- Возможность расширения и обновления программного обеспечения через встроенный miniUSB порт, без использования дорогостоящего оборудования;
- Наличие встроенного программируемого экрана 2x16 символов и кнопок управления в самом контроллере;
- Сигнализация «работа/авария» с помощью светодиодов;
- Наличие протокола диспетчеризации ModBus RTU;
- Встроенные часы реального времени, срок службы 10 лет;
- Экспорт данных в OwenCloud;
- Возможность подключения выносной панели ИПП120.
Шкафы автоматики на базе контроллера Овен ПР200 это:
- свободно программируемый контроллер;
- стандартный типоряд шкафов по низким ценам;
- система диспетчеризации по протоколам ModBus RTU;
- пластиковый шкаф со степенью защиты оболочки Ip65;
- удобное меню настроек с возможностью выбора необходимой температуры.
Возможности контроллера
- управление приточным и вытяжным вентиляторами;
- управление одним насосом и двумя регулирующимиклапанами;
- контроль состояний фильтров, вентиляторов;
- контроль и индикация состояний системы;
- управление ККБ или чиллером;
- управление рекуператором;
- управление рециркуляцией.
Характеристика контроллера
| Входы/выходы | ПР200-24.4.0.0 | ПР200-24.4.1.0 | Примечание |
|---|---|---|---|
| Дискретные входы (D In) |
8 | 8 | Дискретные входы с сухими контактами, 24 В. |
| Аналоговые входы (A In) |
4 | 4 | Термосопротивление PT1000, Pt100. Активные датчики 4-20 мА, 0-10В. |
| Дискретные выходы (D Out) |
8 | 8 | Нормально открытые реле. |
| Аналоговые выходы (A out) |
2 | 2 | 0-10В (4-20 мА*) — обычный аналоговый выход |
| Коммуникация | |||
| FieldBus | - | 1 | RS485-Slave. Протокол ModBus RTU. |
Возможные конфигурации
| Спецификация | |||
|---|---|---|---|
| 1 | Привод воздушного клапана | 6 | Вентилятор приточный (ВП) |
| 2 | Реле перепада давления | 7 | Датчик t канальный |
| 3 | Клапан рециркуляции | 8 | Вентилятор вытяжной (ВВ) |
| 4 | Нагреватель водяной | 9 | Датчик t наружный |
| 5 | Охладитель | 10 | Датчик t канальный |
| Спецификация | |||
|---|---|---|---|
| 1 | Привод воздушного клапана | 6 | Вентилятор приточный (ВП) |
| 2 | Реле перепада давления | 7 | Датчик t канальный |
| 3 | Клапан рециркуляции | 8 | Вентилятор вытяжной (ВВ) |
| 4 | Нагреватель электрический | 9 | Датчик t наружный |
| 5 | Охладитель | 10 | Датчик t канальный |
Ограничения
- 1-фазный двигатель до 2,2 кВт;
- 3-фазный двигатель до 5 кВт;
- 1-фазный электрический нагрев до 2,2 кВт, 1 ступень;
- 3-фазный электрический нагрев до 12 кВт, 1 ступень;*
- Возможность подключения только одной из опций: водяного охладителя, клапана рециркуляции, привода рекуперации;
- Возможность подключения дополнительных температурных датчиков напрямую к контроллеру.
Дополнительное оборудование
- Датчик температуры канальный
- Реле перепада давления воздуха
- Датчик температуры накладной
- Капиллярный термостат
- Датчик температуры комнатный
- Датчик температуры наружный
- Частотный преобразователь
- Привод воздушного клапана

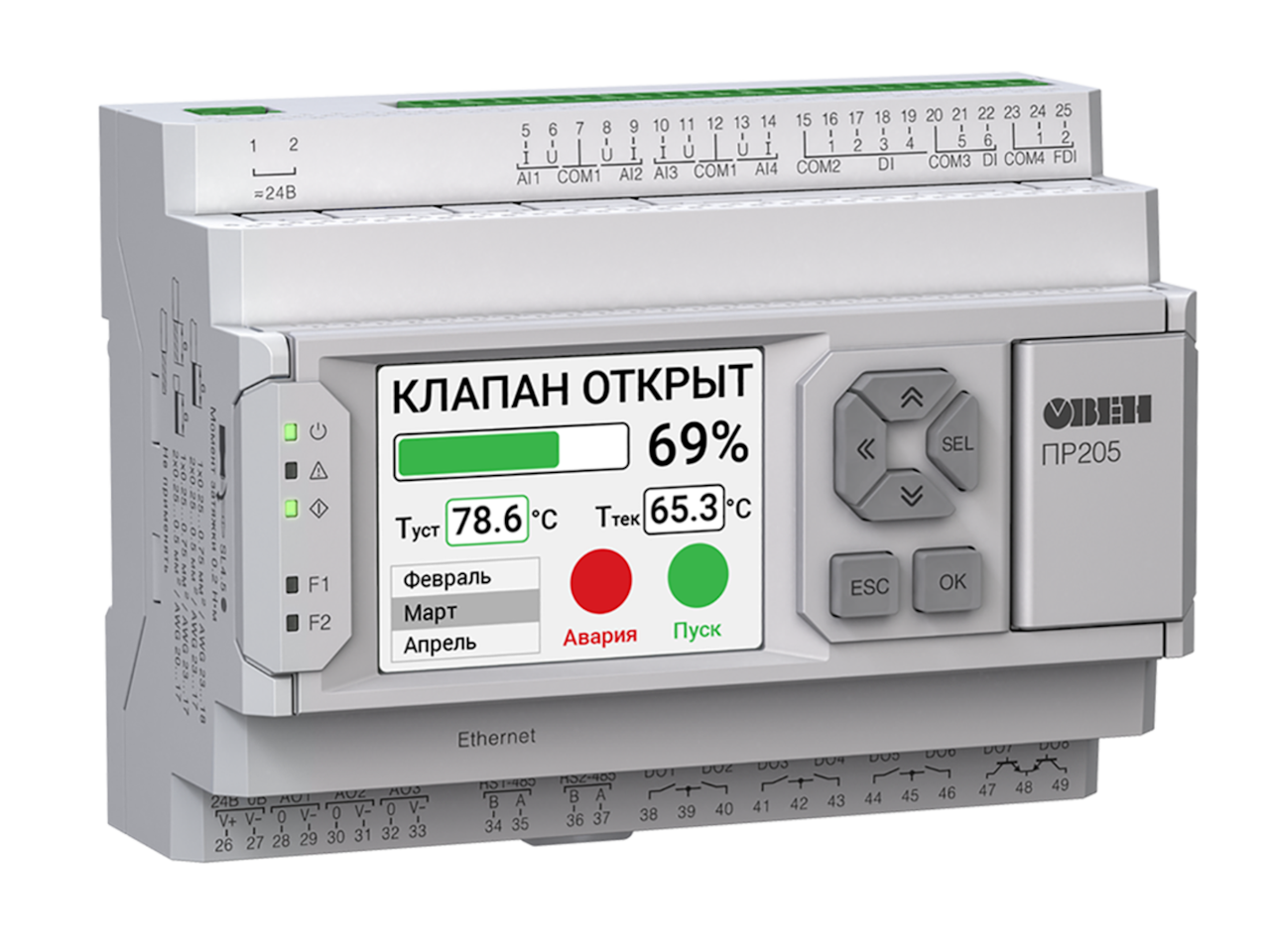

Программируемое реле Овен ПР205
Преимущества контроллера
- Графический цветной экран диагональную 2,4“, 320×240;
- 6 механических кнопок с возможностью пользовательской настройки;
- 5 светодиодов: 3 сервисных, 2 пользовательских;
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP;
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII;
- Компактный модульный корпус шириной 7 модулей;
- Возможность расширения путем подключения модулей ввода/вывода.
Контроллер Овен ПЛК110
Преимущества контроллера
- Наличие встроенных дискретных входов/выходов на борту;
- Скоростные входы для обработки энкодеров;
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям приподключении к контроллеру USB-накопителей;
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS);
- 4 последовательных порта (RS-232, RS-485);
- Наличие двух исполнений по питанию (220 В и 24 В);
- Возможность расширения путем подключения модулей ввода/вывода.
