Нагрев

Смесительные узлы регулирования

Водяной нагрев (WL)

В данном разделе представлена информация о смесительных узлах регулирования разработки и производства компании Одисс для воздухонагревателей

Если у вас есть технические вопросы по подбору смесительных узлов для ваших систем, свяжитесь с нами по телефону 8-800-222-2362 или по адресу электронной почты vent@odiss.ru

Узлы регулирования воздухонагревателей:

двухходовая и трехходовая схема;
прямая и обратная конфигурации;
нестандартные конфигурации;
регулирующая арматура Ridan, Wester, RGP;
насосы Ridan, Wester, Wellmix*.

* выбор насоса зависит от конфигурации схемы и пожелания заказчика. Возможно использование насосов других производителей.

Узлы регулирования воздухонагревателей Ridan

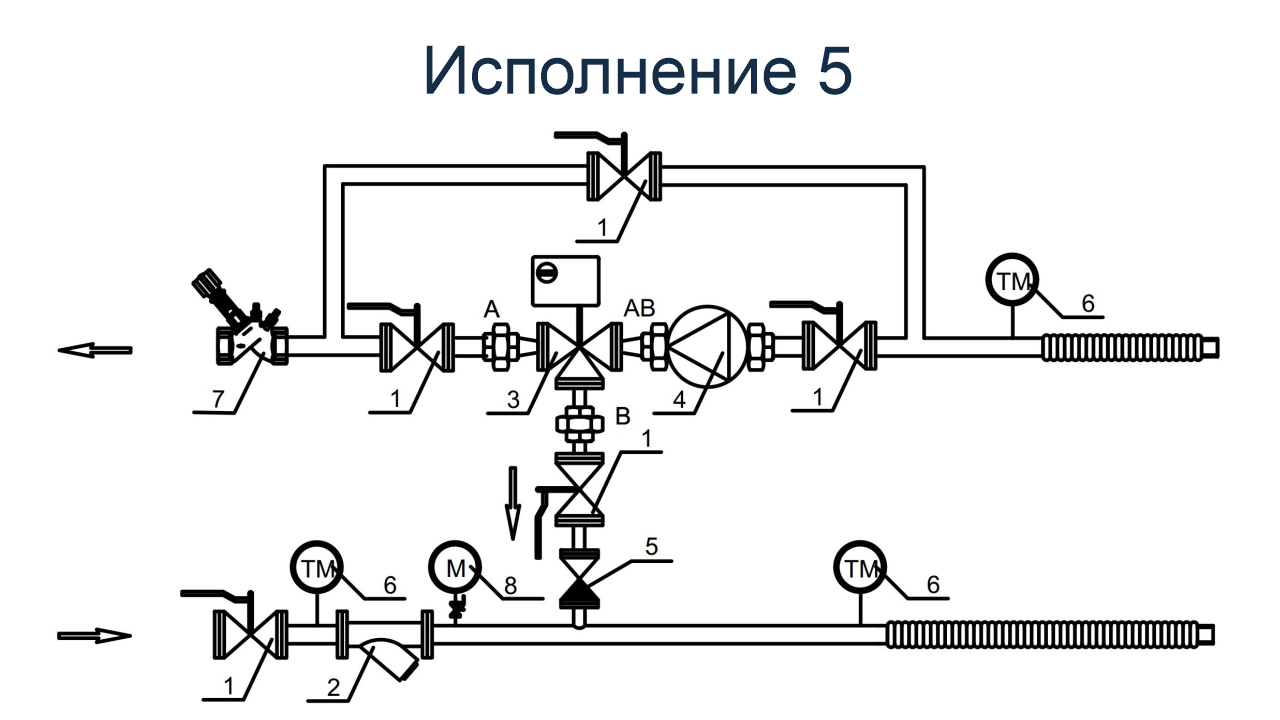

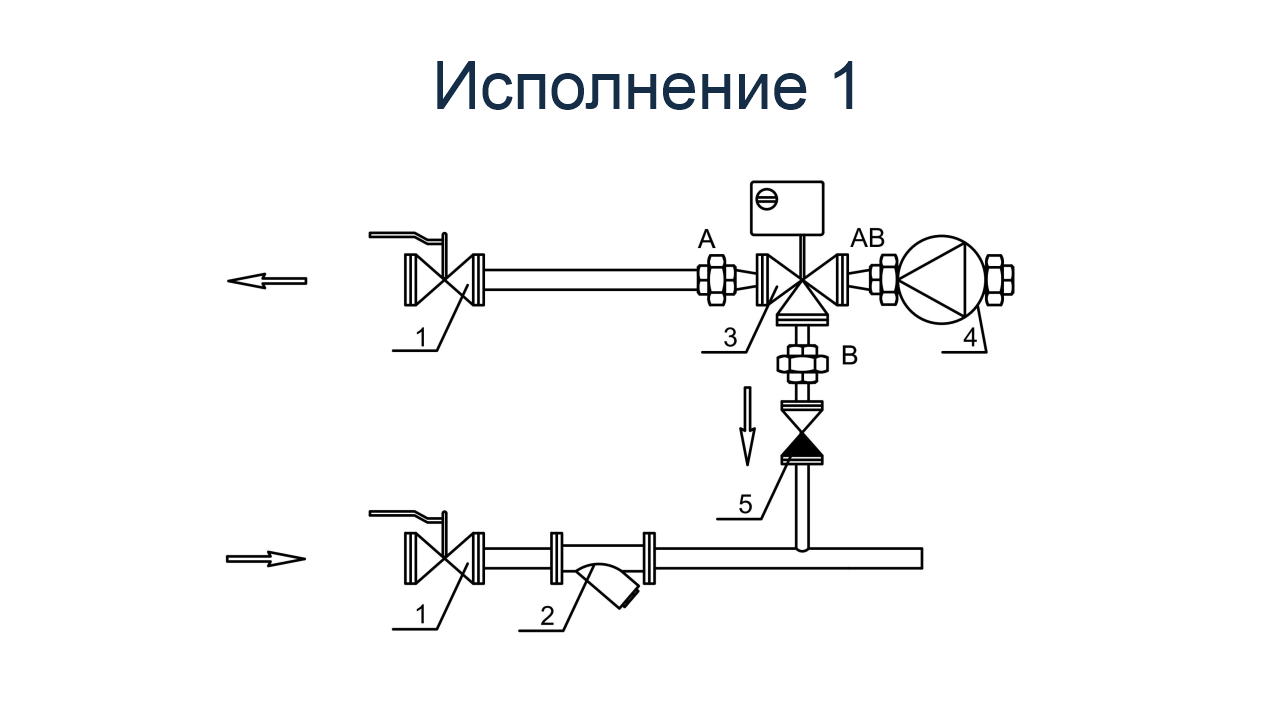

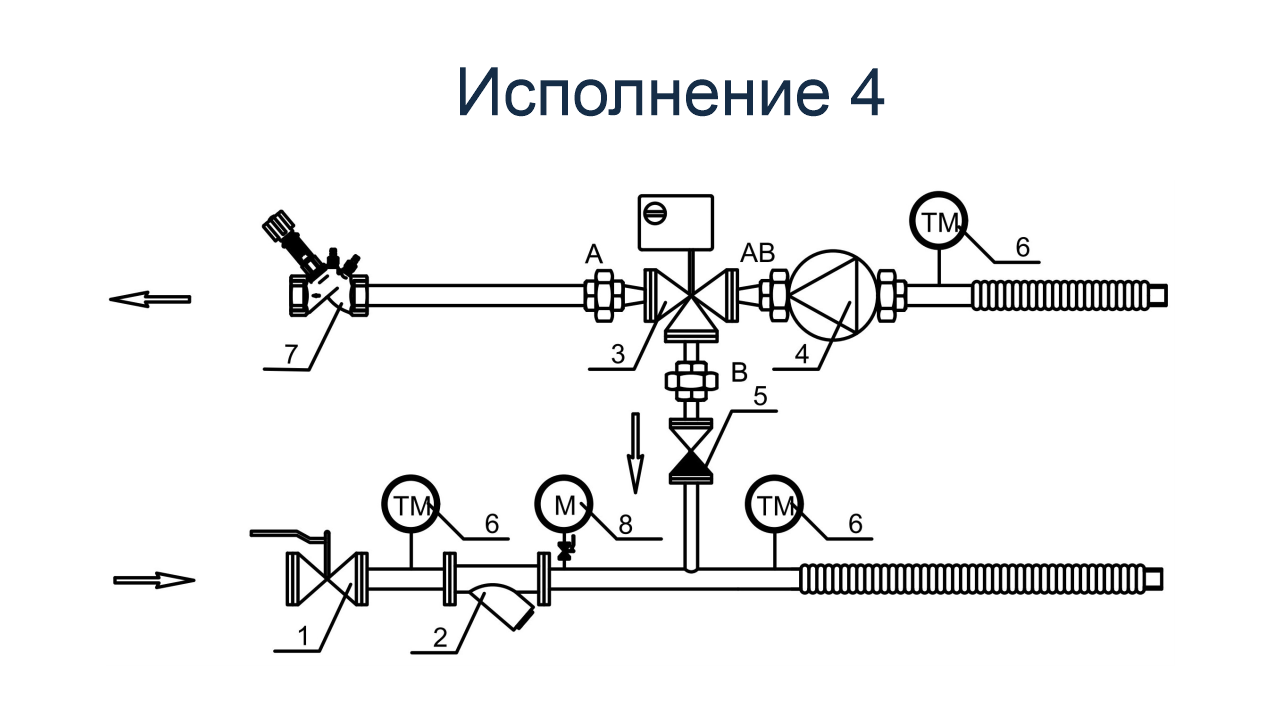

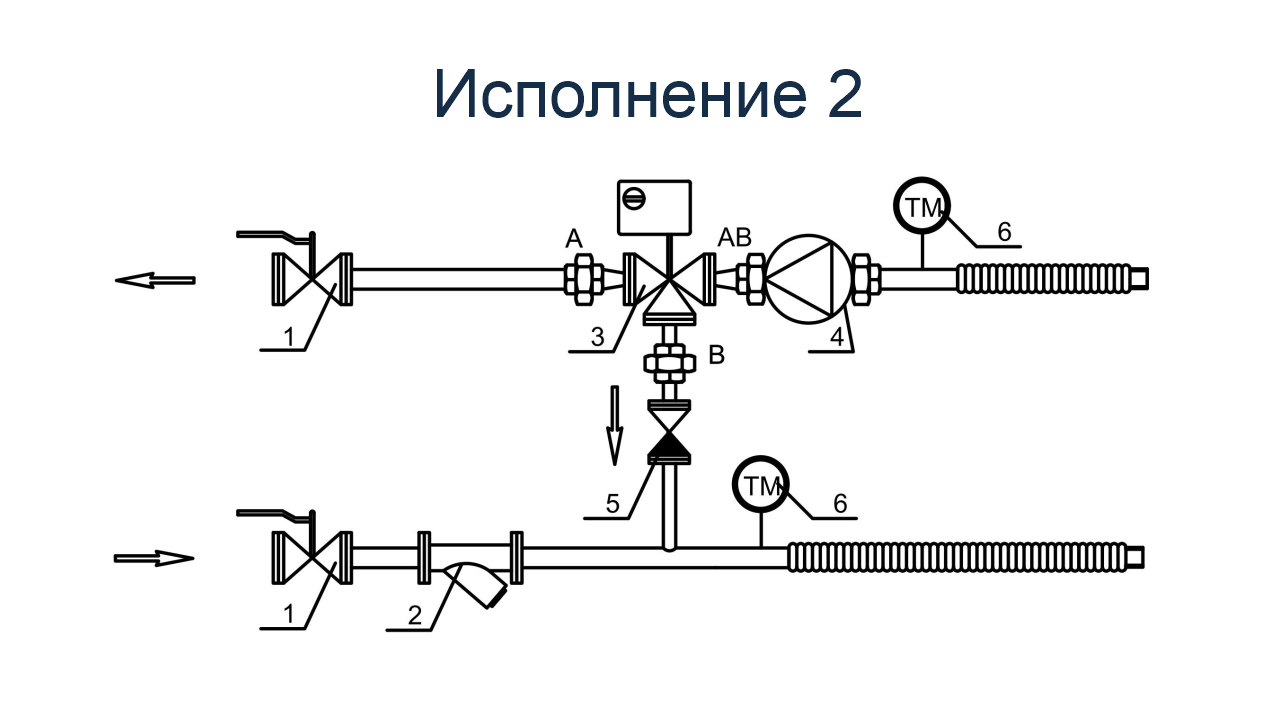

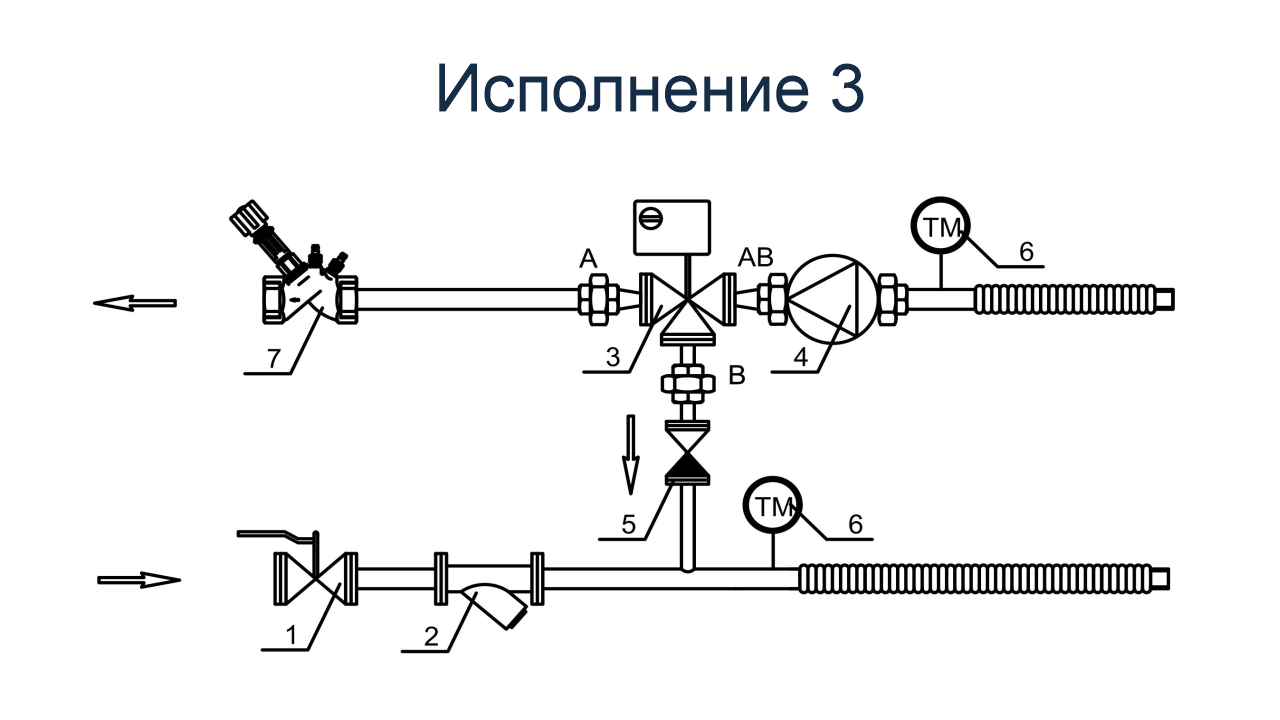

Состав узла регулирования:

Шаровой кран
Фильтр сетчатый
Клапан регулирующий с приводом
Насос
Клапан обратный
Термоманометр
Клапан балансировочный
Манометр

Маркировка и технические данные узлов:

Узел регулирования	Макс. расход, м³/ч	Скорость теплоносителя, м/с	Тип насоса	Питание	Клапан: Поворотный	Клапан: Седельный	Присоедин. диаметр
OD-0.63-20-40-P1-WL	0.3	0.25	RWS 25-40S	1x220, 65 Вт	HRB3R 15-0.6	VRB3R 15-0.6	G 3/4"
OD-1.0-20-40-P1-WL	0.45	0.4	RWS 25-40S	1x220, 65 Вт	HRB3R 15-1.0	VRB3R 15-1.0	G 3/4"
OD-1.6-20-40-P1-WL	0.7	0.62	RWS 25-40S	1x220, 65 Вт	HRB3R 15-1.6	VRB3R 15-1.6	G 3/4"
OD-2.5-20-40-P1-WL	1.0	0.88	RWS 25-40S	1x220, 65 Вт	HRB3R 15-2.5	VRB3R 15-2.5	G 3/4"
OD-4.0-20-40-P1-WL	1.35	1.19	RWS 25-40S	1x220, 65 Вт	HRB3R 20-4.0	VRB3R 15-4.0	G 3/4"
OD-2.5-20-60-P1-WL	1.3	1.15	RWS 25-60S	1x220, 100 Вт	HRB3R 15-2.5	HRB3R 15-2.5	G 3/4"
OD-4.0-20-60-P1-WL	1.8	1.59	RWS 25-60S	1x220, 100 Вт	HRB3R 20-4.0	VRB3R 15-4.0	G 3/4"
OD-6.3-25-60-P1-WL	2.4	1.36	RWS 25-60S	1x220, 100 Вт	HRB3R 20-6.3	VRB3R 20-6.3	G 1"
OD-6.3-25-80-P1-WL	3.8	2.15	RWS 25-80S	1x220, 245 Вт	HRB3R 20-6.3	VRB3R 20-6.3	G 1"
OD-10.0(8.0*)-25-80-P1-WL	5 (4)	2.8 (2.2)	RWS 25-80S	1x220, 245 Вт	HRB3R 25-10	VRB3R 25-8	G 1"
OD-16.0(12.0*)-32-80-P1-WL	8 (6)	2.7 (2)	RWS 32-80S	1x220, 245 Вт	HRB3R 32-16	VRB3R 32-12	G 1 1/4"
OD-16.0(12.0*)-32-120-P1-WL	8 (6)	2.7 (2)	RWS 32-120S	1x220, 500 Вт	HRB3R 32-16	VRB3R 32-12	G 1 1/4"
OD-25.0(20.0*)-40-120-P3-WL	13 (10)	2.8 (2.2)	RWS 40-120F	3x380, 700 Вт	HRB3R 40-25	VRB3R 40-20	G 1 1/2"
OD-40.0(30.0*)-50-120-P3-WL	20 (15)	2.8 (2.1)	RWS 50-120F	3x380, 1 кВт	HRB3R 50-40	VRB3R 50-30	G 2"
OD-60.0(55.0*)-65-120-P3-WL	29	2.4	RWS 65-120F	3x380, 1.3 кВт	HFE3R 50-60	VF3R 65-55	F 2 1/2"
OD-90.0(100.0*)-80-120-P3-WL	37	2	RWS 65-120F	3x380, 1.3 кВт	HFE3R 65-90	VF3R 80-100	F 3"
OD-150.0(160.0*)-100-160-P3-WL	78	2.7	RV 100-160/2	3x380, 3 кВт	HFE3R 80-150	VF3R 100-160	F 4"

* - Седельные клапаны компании Ridan

Свяжитесь с нами

8-800-222-2362

Заказать звонок

Узлы регулирования воздухонагревателей Wester

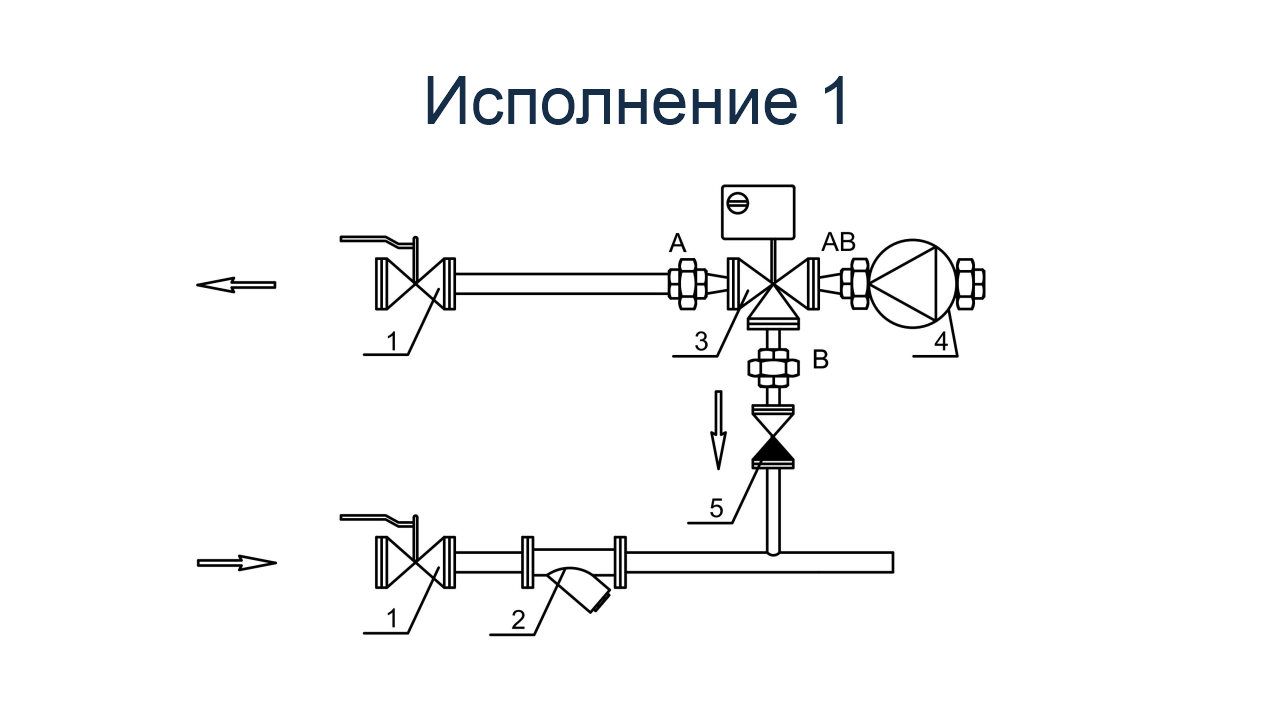

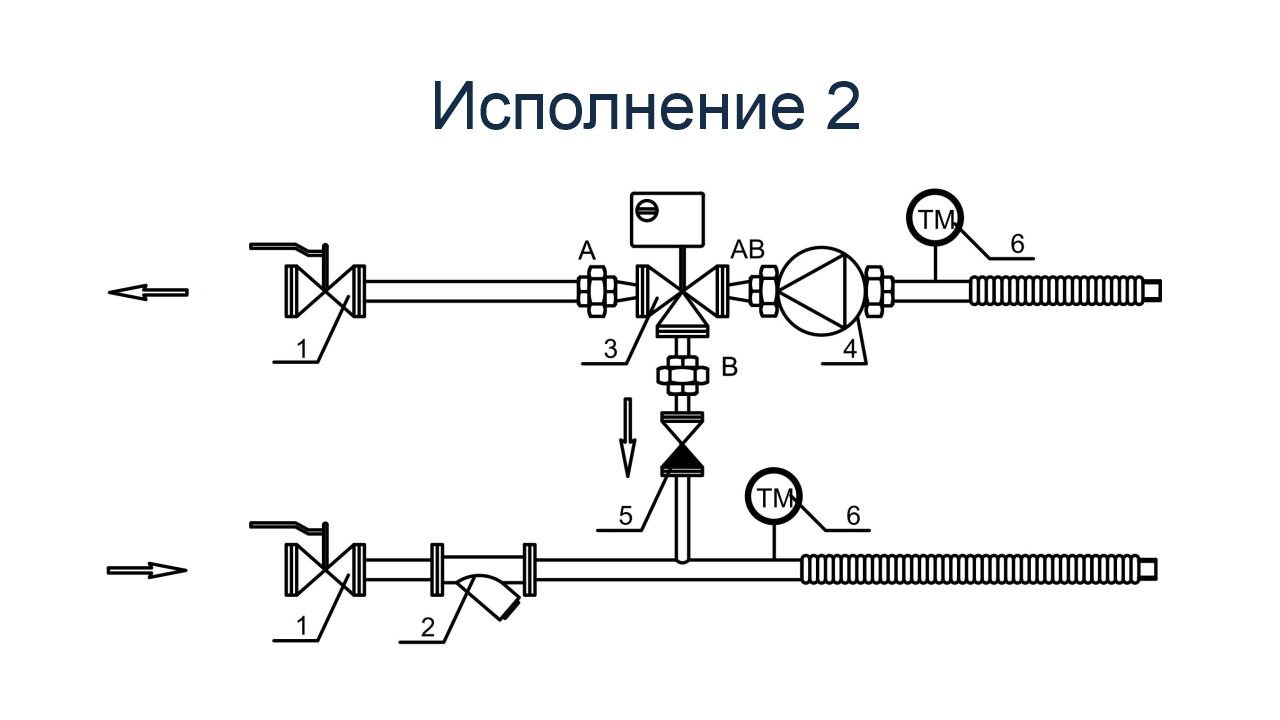

Состав узла регулирования:

Шаровой кран
Фильтр сетчатый
Клапан регулирующий с приводом
Насос
Клапан обратный
Термоманометр

Маркировка и технические данные узлов:

Узел регулирования	Макс. расход, м³/ч	Скорость теплоносителя, м/с	Насос		Клапан	Присоедин. диаметр
Узел регулирования	Макс. расход, м³/ч	Скорость теплоносителя, м/с	Тип	Питание	Клапан	Присоедин. диаметр
OD-1.0-20-40-P1-WL	0.5	0.44	WCP 25-40G	1x220, 65 Вт	VRS3 Kvs 1.0	G 3/4"
OD-1.6-20-40-P1-WL	0.7	0.62	WCP 25-40G	1x220, 65 Вт	VRS3 Kvs 1.6	G 3/4"
OD-2.5-20-40-P1-WL	1.2	1.06	WCP 25-40G	1x220, 65 Вт	VRS3 Kvs 2.5	G 3/4"
OD-4.0-20-40-P1-WL	1.8	1.6	WCP 25-40G	1x220, 65 Вт	VRS3 Kvs 4.0	G 3/4"
OD-2.5-20-60-P1-WL	1.3	1.15	WCP 25-60G	1x220, 100 Вт	VRS3 Kvs 2.5	G 3/4"
OD-4.0-20-60-P1-WL	2.2	1.9	WCP 25-60G	1x220, 100 Вт	VRS3 Kvs 4.0	G 3/4"
OD-6.3-25-60-P1-WL	2.5	1.4	WCP 25-60G	1x220, 100 Вт	VRS3 Kvs 6.3	G 1"
OD-6.3-25-80-P1-WL	3.3	1.9	WCP 25-80G	1x220, 245 Вт	VRS3 Kvs 6.3	G 1"
OD-10.0-25-80-P1-WL	5	2.8	WCP 25-80G	1x220, 245 Вт	VRS3 Kvs 10	G 1"
OD-16.0-32-80-P1-WL	6.8	2.35	WCP 32-80G	1x220, 245 Вт	VRS3 Kvs 16	G 1 1/4"
OD-16.0-32-120-P1-WL	8.5	2.9	WCP 32-100G	1x220, 330 Вт	VRS3 Kvs 16	G 1 1/4"
OD-25.0-40-120-P3-WL	13	2.8	WCP 40-13F3	3x380, 700 Вт	VRS3 Kvs 25	G 1 1/2"
OD-40.0-50-120-P3-WL	20	2.8	WCP 50-13F3	3x380, 1 кВт	VRS3 Kvs 40	G 2"
OD-60.0-65-120-P3-WL	30	2.5	WCP 65-13F3	3x380, 1.4 кВт	VRS3 Kvs 63	F 2 1/2"
